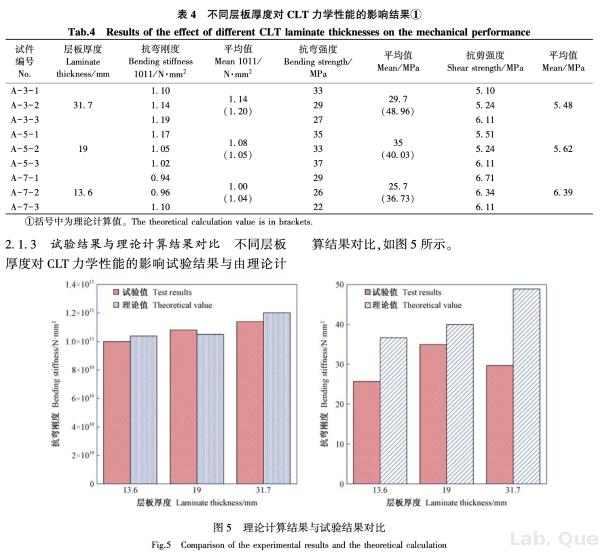

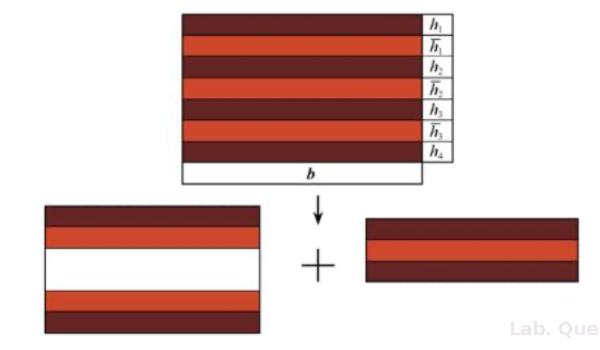

摘 要: 【 目的】 研究国产杉木不同层板厚度对正交胶合木( CLT) 力学性能的影响以扩大速生材杉木在木结构建筑领域的应用范围促进 CLT 在国内的发展【 方法】 在国产杉木 CLT 整体厚度不变的前提下研究不同 层板厚度对CLT 抗弯和抗剪性能的影响结合抗弯试验结果运用现有 CLT 静力学分析理论对 CLT 试件进行基于上述试验条件下的抗弯性能计算并比较 【结果】在 CLT 整体厚度不变的前提下3 层 CLT 试件的抗弯刚度 最大5 层和 7 层 CLT 试件分别降低 11%和 18%5 层 CLT 试件抗弯强度相比 3 层 CLT 试件提高 18%相比 7层 CLT 试件提高 36%5 层和 7层 CLT 试件的抗剪强度比 3 层 CLT 试件分别提高 26%和 16% 抗弯刚度理论 分析与试验结果趋势相同而抗弯强度理论分析得出层数越多其值越高试验结果显示 5 层优于 7 层以 5 层CLT 试件为例整体厚度不变增加奇、偶层厚比例CLT 试件的力学性能均有一定比例上升理论分析与试验结果具有相同的趋势【结论】在整体厚度不变的前提下CLT 层板越厚CLT 结构的抗弯刚度越佳抗剪强度越差破坏模式越单一5层 CLT 试件抗弯强度最佳在一定比例范围内增加奇、偶层厚比例可有效提高CLT 试件的抗弯和抗剪性能
关键词: 杉木； CLT；层板厚度；力学性能
[1]王菲彬,王昕萌,杨树明,姜桂超,阙泽利,周海宾.国产杉木不同层板厚度对正交胶合木力学性能的影响[J].林业科学,2020,56(11):168-175.
