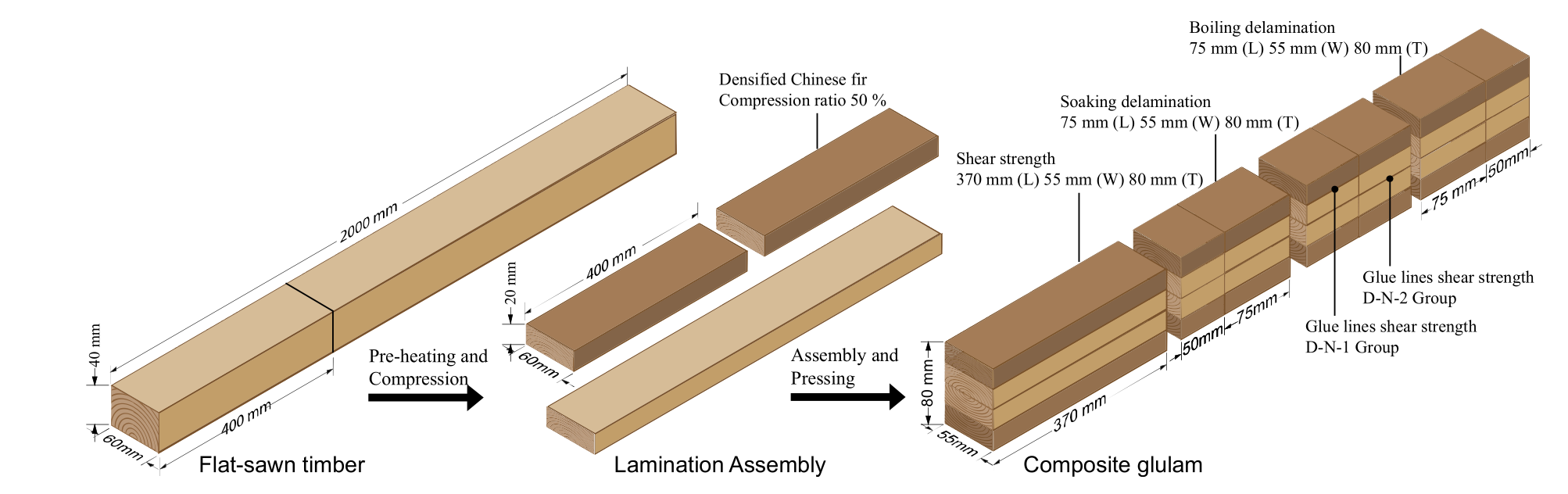

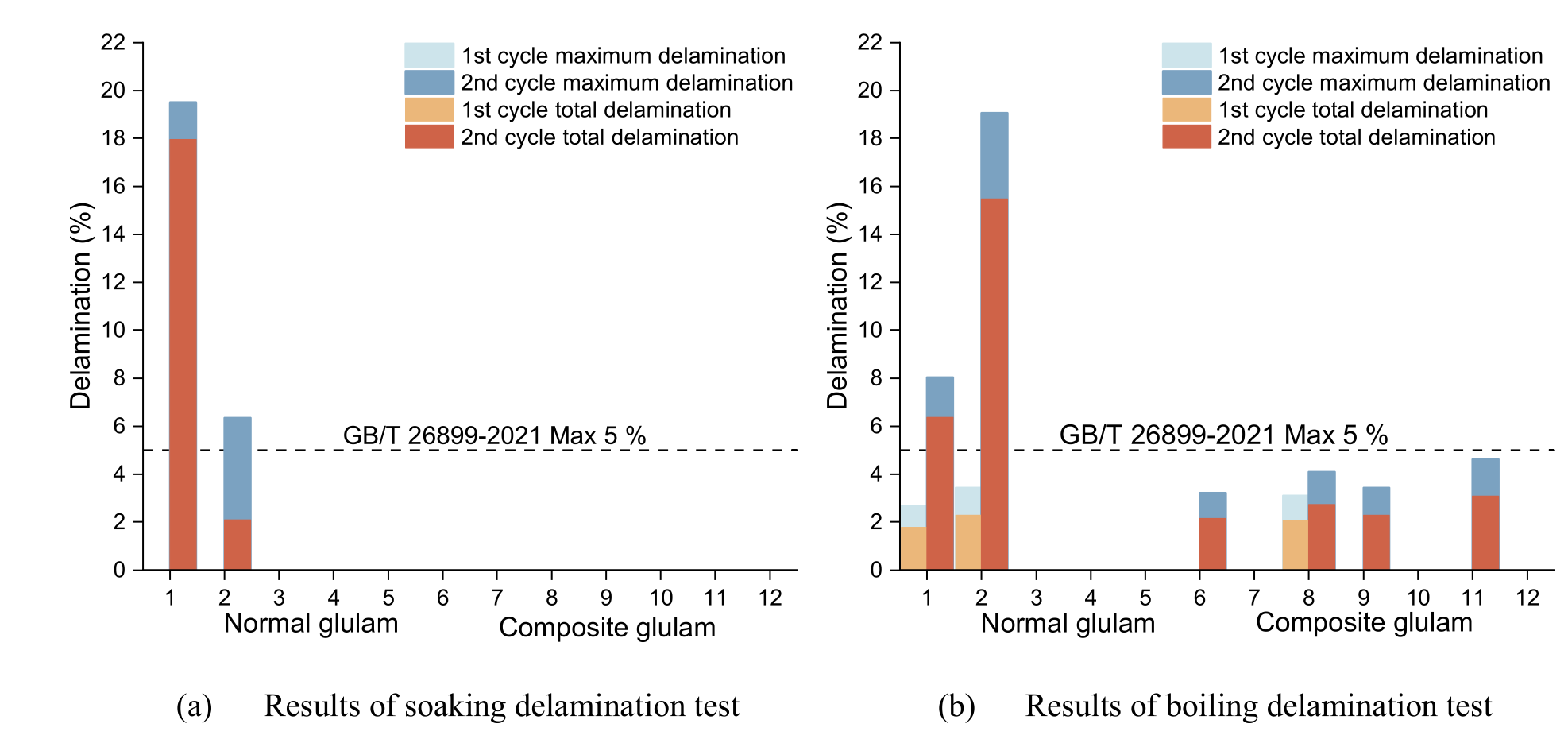

杉木是我国重要的速生针叶材材种，占据着木材储量的主导地位，但由于其密度低、强度差，在结构应用方面受到限制。为了提高其结构用途并增加其价值，阙泽利木结构工作室马盼盼博士研究采用经过致密化的国产速生杉木作为外层单板，未经处理的作为内层，制造了四层复合胶合木。通过浸渍剥离和剪切强度测试评估粘接质量，通过跨高比为2的三点弯曲测试评估剪切性能。结果显示，外层单板的致密化显著提高了粘接质量和承载能力。复合胶合木的总剥离和最大剥离率均低于5%，远低于普通胶合木。胶合线剪切测试表明平均强度为6.62 MPa，比普通胶合木高出27.8%。剥离和剪切测试均证实符合GB/T 26899-2022 结构用集成材标准。弯曲测试表明，与普通胶合木相比，剪切强度提高了21.51%，平均值为4.85 MPa。大多数试样在中性轴附近出现剪切破坏，尽管有一个试样在梁底向上四分之一高度处出现开裂，这表明在未来的结构设计中需要考虑单板内剪切应力的变化。这些发现说明了致密化外层单板的效果，并强调了使用国产速生杉木制造生产结构胶合木的可行性。该论文发表于农林科学领域TOP期刊SCI一区收录的Industrial Crops and Products期刊（影响因子5.6)，该项目获得国家十四五重点研发计划项目资助。
